Клиновые ремни общего предназначения

Клиновые ремни общего предназначения употребляемые в ременных приводах машин и других устройств
1.Клиновые ремни
SANOK RUBBER COMPANY S.A.

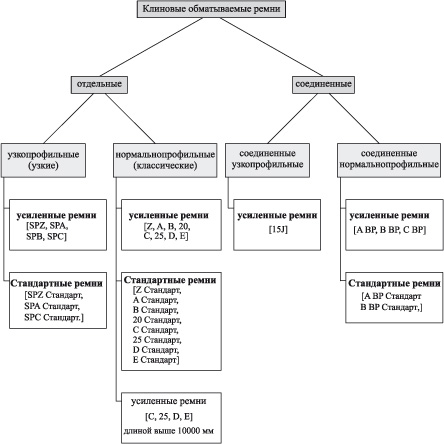

Рис. 1. Виды клиновых ремней SANOK RUBBER COMPANY S.A., применяемые в машиностроительной промышленности.

2. Узкопрофильные (узкие) клиновые ремни SANOK RUBBER COMPANY S.A.
Строение и преимущества.
Узкопрофильные клиновые ремни SANOK RUBBER COMPANY S.A. благодаря проверенной технологии, специально разработанной конструкции (рис. 2.) и как следует подобранному сырью составляют надежный элемент приводов как промышленных, так и автомобильных.

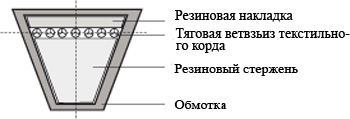

Рис. 2. Строение узкопрофильного (узкого) ремня

Применяемые для изготовления этих ремней высокого качества хлоропреновые каучуки, полиэстеровые корды и хлопчатобумажные ткани гарантируют ремням термо и маслостойкость. По желанию потребителей гарантируем изготовление ремней в антиэлектростатическом варианте. Благодаря корду, который импрегнирован и покрыт специальной резиновой смесью получено однородное соединение корда со стержнем и резиновой накладкой. Обмотка из крестообразной ткани, прорезиненной придаёт ремню большую эластичность, сопротивление на истирание и васокую прочность. Клиновые ремни постоянно подвергаются испытанию статическими и динамическими контрольными устройствами. Качественная система действующая в нашем предприятии гарантирует изделия с полной Идентичностью и повторяемостью.
Качества узкопрофильных клиновых ремней:
• передающие мощности значительно большие, чем мощности передающиеся
классическими клиновыми ремнями с такой же самой шириной сечения
профиля ремня. Благодаря таким образом сэкономленному установочному
пространству, издержки комплектного привода ок. 30% ниже,чем издержки
привода с классическими ремнями.
• отношение высоты к ширине ремня это ок. 1:1,2
• меньшая масса ремня (по отношению к классическим ремням) редуцирует
центробежную силу, что позваляет увеличить скорость ремня до 40 м/с
• большая внешняя поверхность ремня по отношению к площади сечения
улучшает отвод тепла
• могут работать в температурах от 35 до+100° С
• минимальные диаметры ременных шкивов (для правильной работы
передачи) меньше, чем для классических ремней.


Конструкционные варианты и их обозначения.
Узкопрофильные клиновые ремни SANOK RUBBER COMPANY S.A. сконструированны специально с предназначением для машиностроительной промышленности. Они применяются не только в легконагруженных приводах как например роторный (ротационный) насос, а также молотящих механизмах с высокой нагрузках и в камнедробилках.
Они изготавливаются в двух вариантах по стандарту ZN-89/MP-G/Sa-36 согласному со стандартом ISO 4184.
Согласно решениям комитета ISO TC41, узкий профиль получил кодовое обозначение SPZ, SPA, SPB, SPC (SP - обозначение узкого профиля, Z; А; В; С;
- обозначение величины сечения ремня).
В SANOK RUBBER COMPANY S.A. изготавливаются два варианта узкопрофильных ремней.:
- Основный вариант ремней этого профиля это усиленные ремни обозначены
символами: SPZ, SPA, SPB, SPC, (надпись на ремне желтого цвета)
- Второй вариант узких ремней это стандартные ремни. У ремней этого варианта
ресурс о ок. 25% меньше по отношении к ремням усиленного варианта. Эти ремни
обозначются символами: SPZ Стандарт, SPA Стандарт, SPC Стандарт (надпись на
ремне зеленого цвета).

Таблица 1. Размеры узкопрофильных клиновых ремней
Размеры в миллиметрах



Узкий ремень Обозначение ISO, DIN
SPZ
SPA
SPB
SPC
Ориентировочная верхняя ширина 10
9,7
12,7
16,3
22
Делительная ширина LD
8,5
11
14
19
Высота ремня h0
8
10
13
18
Высота над делительной линей Ьр
2
2,8
3,5
4,8
Минимальный средний диаметр шкива dpmnin
63
90
140
224
Вес ремня [кг/м]я
0,08
0,14
0,22
0,42
Допустимая скорость ремня [м/с]
-
40
-
-






Определение длины.
По стандартам ISO а также DIN делительную ширину 1р (эффективную) принимают как основную для нормирования клиновых ремней и канавок. Эта ширина клинового ремня, которая остаётся неизменной, когда ремень сгибается под углом 90°. Делительная длина Lp это длина клинового ремня измеренна на высоте его делительной ширины. В связи с этим этот размер следует считать надёжным для определения длины ремня. По этому определяя длину ремня следует обратить внимание на вид расчётной длины и эвентуально вычислить ее, применяя для наших ремней расчётные величины см. стр. 21.
По стандартам ступенчатое изменение длины ремня (делительной длины) происходит по ряду нормальных чисел R40. Настоящая производственная программа SANOK RUBBER COMPANY S.A. охватывает также много длин, которые находался вне этого ряда. Подробную информацию можно найти в каталогах клиновых ремней "Stomil Sanok" S.A.



Таблица 2. Основные длины узкопрофильных ремней

Lp

Lp

Lp

Lp

537

875

1212

723

1232

3750

1250

4000

562

887

1237

757

1250

4000

1320

4250

587

900

1250

782

1320

4250

1400

4500

612

912

1320

832

1400

4500

1500

4750

637

925

1400

857

1500

4750

1600

5000

662

937

1500

882

1600

5000

1700

5300

687

947

1600

932

1700

-

1800

5600

700

962

1700

957

1800

-

1900

6000

712

987

1800

957

1900

-

2000

-

719

1000

1900

982

2000

-

2120

-

721

1012

2000

1007

2120

-

2240

-

737

1037

2120

1032

2240

-

2360

-

762

1062

2240

1057

2360

-

2500

-

787

1087

2360

1082

2500

-

2650

-

800

1112

3000

1107

2650

-

2800

-

812

1125

-

1132

2800

-

3000

-

825

1137

-

1157

3000

-

3150

-

837

1162

-

1180

3150

-

3350

-

850

1187

-

1182

3350

-

3550

-

862

1200

-

1207

3550

-

3750

-

1800
2240
2360
2500

2650
2800
3000
3150

3350
3550
3750
4000

4250
4500
4750
5000

5300
5600
6000
6300

6700
7100
7500
8000

8500
9000
9500
10000

Отклонения делительной длины Lp
- для усиленных ремней согласно табл. 2.3
- для стандартных ремней согласно табл. 2.3 Допустимая радница длин Lp ремней работающих в блоке
- для усиленных ремней: согласно табл. 2.3
- для стандартных ремней согласно табл. 2.3
С более полной информацией о вышеуказанном ассортименте и гамме длин ремней можно ознакомиться в каталогах фирмы SANOK RUBBER COMPANY S.A.

L z « L +13 мм

L z » L +18 мм

L w k Ь р -30 мм

L w « L p 39MM

L z - наружная длинаремня

L z - наружнаядлинаремня

L - делительнаядлинаремня

L - делительная длинаремня

L w - внутренняя длина ремня

L w - внутренняя длинаремня

Вес : ~ 0.08 кг / м

Вес :-0.14 кг / м



L z «L +22 мм

L z =°L +30 мм

Ц«Ь р -60мм

L W »L -73 мм

L z - наружная длинаремня

L z - наружнаядлинаремня

L - делительная длинаремня

L - делительная длина ремня

L w -внутренняя длина ремня

L w - внутренняя длина ремня

Вес: ~ 0.22

Вес: ~ 0.42

В диапозоне:
1240-3000 мм
1240-5000 мм
1250-6000 мм
2050-10000 мм
В данных диапазонах возможно изготовление любой длины ремня согласованно предварительно со "Stomil Sanok" S.A.





Таблица 3. Отклонения делительной длины L узкопрофильных ремней
Размеры в миллиметрах


Сечение ремня
SPZ SPZ Стандарт
SPA SPA Стандарт
SPB SPB Стандарт
SPC SPC Стандарт
Допустимые погрешности длин Lp между
ремнями работающими в одном блоке
Допуск
Предел длин
+-6
537 - 630
-
-
-
2
+-8
631 - 800
732-800
-
-
2
+-10
801 -1000
801 -1000
-
-
2
+-13
1001 -1250
1001 -1250
1250
-
2
+-16
1251 -1600
1251 -1600
1251 -1600

2
+-20
1601 -1737
1601-2000
1601 - 2000
1800-2000
2
+-25
-
2001 - 2500
2001 - 2500
2001-2500
4
+-32
-
2501 - 2932

4
L=L
1738-3000
2933-5000
2501 - 6096
2501 -10000
-
Допуски длин ремней версия L=L
+-2
1738 - 3000
2933-3150
2501-3150
2501-3150
4
+-3
-
3150-5000
3150-5000
3150-5000
6
+-5
-
-
5001 - 6096
5001 - 8000
10
+-8
-
-
-
8001 -10000
16


Ремни с узким профилем согласно с ISO i DIN
Узкопрофильные ремни SANOK RUBBER COMPANY S.A. соответствуют требованиям стандарту ISO 4184 который отвечает требованиям стандарту DIN 7753 часть 1. Эти ремни своим строением и свойствами отвечают узкопрофильным клиновым ремням согласно стандарту США RMA/MPTA. В США нормализованы три сечения узких клиновых ремней, это ремни: 3 V/9N, 5 V/l 5N, 8 V/25N.
Ремнь 3V/9N отвечает приблизительно ремню SPZ, ремень 5V/15N - ремню SPB. Для 8V/25N нет сравнимого узкого клинового ремня по ISO.
Ремени 3V/9N и 5V/15N могут работать в ременных шкивах ремней SPZ -Z/10 и SPB - В/17 (рис. 4.1, е). Не рекомендуется взаимозаменять ремни без поправок профиля канавки (рис. 4.1, ё; ж).

Пример обозначения ремня по RMA/MPTA: ремень 3V 800
3-3/8 дюйма составляет верхняя ширина ремня,
V - обозначение ремня — узкопрофильный отдельный ремень
800- наружная длина ремня в дюймах
разделена на 10 (1 Д = 25.4 мм) наружная длина ремня в мм:
L zew= (800 х 25,4 мм)/10 = 2032 мм
ремень 9N 2032
9 - верхняя ширина ремня в мм N - обозначение узкопрофильного
отдельного ремня
(в случае содинёиного ремня
вместо N буква J)
2032 - наружная длина в мм
Примеры заказа:
а) отдельные клиновые ремни на пр: ремень с сечением SPZ и делительной длиной
Ьр=950мм:
клиновый ремень SPZ - 950 количество штук
Ь) клиновые ремни для работы в блоке на пр. блок из 3-х ремней с сечением SPZ и делительной длиной Ьр=950мм:
клиновый ремень 3 SPZ - 950 количество штук блоков.

2.3. Нормальнопрофильные (классические) клиновые ремни SANOK RUBBER COMPANY S.A.

Строение и преимущества.
Классические клиновые ремни изготавливаются таким же самым методом как узкие клиновые ремни. Благодаря применению проверенной технологии изготовления, самого лучшего сырья, специальной конструкции, мы даем потребителю высокого качества клиновый ремень, который сможет перенести высокие мощности при оптимальной долговечности, гарантируя безопасность.

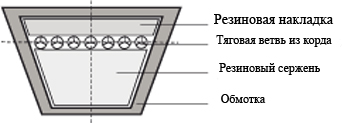

Рис. 3. Строение нормальнопрофильного (классического) ремня.
Качества нормальнопрофильных клиновых ремней:
• отношение высоты к ширине ремня это ок. 1:1,6
• максимальная скоро сть ремня не должна превышать 3 м/с
• минимальный, рекомендованный диаметр ременного шкива меньше чем для
ремней с узким профилем
• температура работы зависит от варианта ремня
Классические клиновые ремни изготавливаются для промышленности прежде всего в качестве запасных частей. Для новых приводов рекомендуется применять по поводу издержек и размеру передачей - почти всегда приводную систему с узкими клиновыми ремнями. Только в специальных приводах таких как: плоско-клиновые приводы, приводы с максимально малыми диаметрами шкивов, применяюется классические ремни.
Конструкционные варианты и их обозначения.
Классические клиновые ремни "Stomil Sanok" S.A. изготавливаются согласно требованиям стандарта PN-ISO 4184 (за исключением профилей 20 и 25, которые изготавливаются согласно "Stomil Sanok" ZN-71).
В "Stomil Sanok" S.A. изготавливаются три варианта нормальнопрофильных ремней; с сечением: Z, А, В, 20, С, 25, D, Е.
Основной вариант - это усиленные ремни с конструкцией обозначенной буквой Н и символами: Z, А, В, 20, С, 25, D, Е, (желтая надпись на ремне). Это усиленный вариант изготовляемый в диапазоне ширины 500-10000мм, который может работать в температурах от 3 5 до +100° С.
Второй вариант - это стандартные ремни. У ремней этого варианта ресурс приблизительно на 25% меньше по отношению к ремням в усиленном стандарте. Они обозначены символами: Z Стандарт, А Стандарт, 20 Стандарт, С Стандарт, 25 Стандарт, D Стандарт, Е Стандарт (зеленая надпись на ремне).

Третий вариант - это усиленные ремни обозначенные символами: С, D, Е, 25
(желтая надпись на ремне). Они изготавливаются в диапазоне длин 10000-
18000мм. Тяговая ветвь в этих ремнях - это кордовая вискозная ткань.
Они могут работать в температурах от -30 до +60° С.
Согласно с ISO длины узких и классичеких ремней "Stomil Sanok" S.A.
определяются при помощи делительной длины.
.
Таблица 4. Размеры нормальнопрофильных ремней
Размеры в миллиметрах



Обозначение Классический ISO
Z
А
В
-
С
-
D
Е
Ремень Обозначение DIN
10
13
17
20
22
25
32
40
Ориентировочная верхняя ширина Lo
10
13
17
20
22
25
32
38
Делительная ширина L
8,5
11
14
17
19
21
27
32
Высота ремня h0
6
8
11
12,5
14
16
20
23
Вые. Ремня над делительной линей b
2,5
3,3
4,2
4,8
5,7
6,3
8,1
9,6
Мин. делительный диаметр ремня dp min
50
71
112
160
180
250
355
500
Вес ремня кг/м я
0,07
0,12
0,2
0,27
0,37
0,44
0,69
1,03
Допустимая скорость ремня [м/с]
30





Обозначение ремней согласно ISO и DIN.
Классические клиновые ремни SANOK RUBBER COMPANY S.A. согласны со стандартом ISO 4184. Дополнительно изготавливаются сечением 20 и 25 согласно с DIN 2215 но они не включены в стандарт ISO и не рекомендуются.
Согласно стандарту DIN для обозначения величины сечения ремня принимают верхнюю ширину ремня, международно применяется обозначение ремня буквой на пр.: ремень 17 обозначен буквой В. По стандарту ISO 4184 для измерения длин узких и классических клиновых ремней принимают делительную (эффективную) длину. Но по DIN для определения длины ремня принимается в дальнейшем внутренняя длина. По этому при определении длины ремня необходимо обратить внимание на вид расчётной длины и эквивалентно пересчитать её применяя для наших ремней расчётные величины, указанны на страницах 27,28,29. Согласно стандартам ступенчатое изменение длины ремня (делительной длины) происходит по ряду нормальных чисел R40. Действительная производственная программа "Stomil Sanok" S.A. охватывает много длин, которые вне этого ряда. Подробную информацию можно найти в каталогах клиновых ремней фирмы "Stomil Sanok" S.A.



Таблица 5. Основные длины нормальнопрофильных (классических) ремней
Размеры в миллиметрах
Lp
Lp
Lp
500 1500
500 1400 4500
630 1190
3350
530 1600
530 1500 4750
670 1250
3550
560 1700
560 1600 5000
710 1259
3750
582 1800
600 1700
750 1260
4000
600 1900
630 1800
800 1320
4250
630 2000
670 1900
820 1400
4500
670 2120
710 2000
865 1500
4750
710 2240
750 2120
870 1600
5000
750 2360
800 2240
890 1700
5300
800 2500
850 2360
945 1800
5600
850 2650
900 2500
970 1900
6000
900 2800
950 2650
990 2000
6300
950 3000
1000 2800
1000 2120
6700
1000
1040 3000
1020 2240
7100
1060
1060 3150
1060 2360
7500
1120
1120 3350
1100 2500
8000
1180
1180 3550
1120 2650
8500
1250
1210 3750
1145 2800
9000
1320
1250 4000
1165 3000
9500
1400
1320 4250
1180 3150
10000
Отклонения делительной длины L
- для усиленных ремней согласно табл. 2.6
- для стандартных ремней согласно табл. 2.6
Допускаемая разница длин L ремней работающих в ременном блоке:
- Для усиленных и стандартных ремней согласно табл. 2.6
С более полной информацией о вышеуказанном ассортименте и гамме длин ремней можно ознакомиться в каталогах фирмы SANOK RUBBER COMPANY S.A.

Жирным шрифтом обозначены длины из ряда нормальных чисел R40 рекомендованы SANOK RUBBER COMPANY S.A.

Lz« Lp + 16 мм
Lw ж Lp - 24 мм
Lz — наружная длина ремня
L — делительная длина ремня
Lw — внутренняя длина ремня
Вес: ~ 0.07
В диапазоне 1210-3000 мм
по желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil
Sanok" S.A.
Lz и Lp + 20 мм
Lw « Lp - 30 мм
Lz — наружная длина ремня
L — делительная длина ремня
Lw — внутренняя длина ремня
Вес-0.12
В диапазоне 1220-5000 мм
по желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil
Sanok" S.A.
Lz я Lp + 26 мм
Lw « Lp - 44 мм
Lz — наружная длина ремня
L — делительная длина ремня
Lw — внутренняя длина ремня
Вес ~ 0.20
В диапазоне 1260-10000 мм
по желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil
Sanok" S.A.


Таблица 5. Основные длины нормальнопрофильных ремней -продолжение.
Размеры в миллиметрах
Lp
Lp
Lp
1190
1320
1400
1500

1600
1700
1800
1900

2000
2120
2240
2360

2500
2650
2800
3000

3150
3350
3550
3750
4000
4250
4500
4750

5000
5300
5600
6000

6300
6700
7100
7500

8000
8500
9000
9500

10000

1320
1400
1500
1600

1700
1800
1900
2000

2120
2240
2360
2500

2650
2800
3000
3150

3350
3550
3750
4000
4250
4500
4750
5000

5300
5600
6000
6300

6700
7100
7500
8000

8500
9000
9500
10000
1320
1400
1500
1600

1700
1800
1900
2000

2120
2240
2360
2500

2650
2800
3000
3150

3350
3550
3750
4000
4250
4500
4750
5000

5300
5600
6000
6300

6700
7100
7500
8000

8500
9000
9500
10000
Отклонения делительной длины L - для усиленных ремней согласно табл. 2.6
- для стандартных ремней согласно табл. 2.6
Допускаемая разность длин L ремней работающих в ременном блоке:
- для усиленных и стандартных ремней согласно табл. 2.6
С более полной информацией о вышеуказанном ассортименте и гамме длин ремней можно ознакомиться в каталогах фирмы SANOK RUBBER COMPANY S.A.
Жирным шрифтом обозначены длины из ряда нормальных чисел R40 рекомендованы "Stomil Sanok" S.A.
Lz « L + 30 мм
Lw « Lp - 48 мм
Lz — наружная длина ремня
L — делительная длина ремня
Lw - внутренняя длина ремня
Вес ~ 0.27 кг/м
В диапазоне 1260-10000 мм
По желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil Sanok" S.A.
Lz и L + 36 мм
Lw я Lp - 54 мм
Lz — наружная длина ремня L — делительная длина ремня
Lw - внутренняя длина ремня
Вес ~ 0.37 кг/м В диапазоне 1260-10000 мм
По желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil Sanok" S.A.
Lz и Lp + 39 мм
Lw « Lp - 61 мм
Lz — наружная длина ремня
L — делительная длина ремня
Lw - внутренняя длина ремня Вес ~ 0.44 кг/м В диапазоне 1260-10000 мм
По желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil Sanok" S.A.


Таблица 5. Основные длины нормальнопрофильных ремней -продолжение.
Размеры в миллиметрах
Lp
Lp
2000
2120
2240
2360

2500
2650
2800
3000

3150
3350
3550
3750

4000
4250
4500
4750
5000
5300
5600
6000


6300
6700
7100
7500

8000
8500
9000
9500

10000
4500
4750
5000
5300
5600
6000
6300
6700
7100
7500
8000
8500
9000
9500
10000
Отклонения делительной длины L - для усиленых ремней согласно табл. 2.6
- для стандартных ремней согласно табл. 2.6
Допускаемая разность длин L ремней работаюпщх в ременном блоке:
- для усиленных и стандартных ремней согласно табл. 2.6
С более полной информацией о вышеуказанном ассортименте и гамме длин ремней можно ознакомиться в каталогах фирмы SANOK RUBBER COMPANY S.A.
Жирным шрифтом обозначены длины из ряда нормальных чисел R40 рекомендованы SANOK RUBBER COMPANY S.A.
Lz ж L + 50 мм
Lw«Lp-70мм
Lz - наружная длина ремня
Lp- делительная длина ремня
Lw- внутренняя длина ремня
Вес ~ 0.69 кг/м В диапазоне 2000-10000 мм
По желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil Sanok" S.A.
Lz и L + 57 мм
Ц, = Ьр-88мм
Lz - наружная длина ремня
Lp - делительная длина ремня
Lw - внутренняя длина ремня
Вес-1.03 кг/м В диапазоне 4400-10000 мм
По желанию потребителя возможно изготовление любой длины ремня согласованной предварительно со "Stomil Sanok" S.A.


Таблица 6. Отклонения делительной длины Lp для нормальнопрофильных ремней
Размеры в миллиметрах
Профиль ремня
Z
Z Стан- дарт
А А Стан- дарт
В
В Стан- дарт
С
С Стан- дарт
D
D Стан- дарт
Е Е Стан- дарт

20 20 Стан- дарт
25 25 Стан- дарт
Допуск
Предел длин
Допуск
Передел длин
+11 -6
500
500
-
-
-
-
+5 -10
1190-1250
1250
+13 -6
501 - 630
501 - 630
630
-
-
-
+6 -12
1251- 1400
1251- 1400
+15 -7
631-800
631-800
631 - 800
-
-
-
+7 -14
1401- 1600
1401- 1600
+17 -8
801 -1000
801 -1000
801 -1000
-
-
-
+8 -16
1601-2000
1601- 2000
+19 -10
1001- 1250
1001- 1250
1001- 1250
-
-
-
+9 -18
2001- 2279
2001- 2279
+23 -11
1251- 1600
1251- 1600
1251- 1600
1250- 1600
-
-
+10 -20
2280-2650
2280- 2650
+27 -13
1601- 2000
1601-2000
1601- 2000
1601-2000
2000
-
+11 -22
2651-2811
2651-2811
+31 -16
-
2001- 2360
2001 - 2500
2001 -2500
2001 -2500
-
+12 -24
2812- 3150
2812- 3150
+37 -18
-
-
2501 - 2g00
-
-
-
-
-
-
-
2501-3000
2361-5000
2801- 10000
2501-10000
2501-10000
4400-10000

3151-10000
2862-10000
+112 -56
-
-
-
10001-12500
10001-12500
10001-12500
-
-
-
+140 -70
-
-
-
12501-16000
12501-16000
12501-16000
-
-
-
Допуски длин для 1
ремней версия L=L
+-4
2001- 3000
2361- 3150
2801- 3150
2501-3150
2501- 3150

+-4

2862- 3150
+-6
-
3151-5000
3151-5000
3151-5000
3151-5000
4400- 5000
+-6
3151-5000
3151-5000
+-10
-
-
5001- 8000
5001- 8000
5001- 8000
5001- 8000
+-10
5001- 8000
5001- 8000
+-16
-
-
8001- 10000
8001- 10000
8001- 10000
8001- 10000
+-16
8001- 10000
8001- 10000
Допускаемая разница длины Lp между ремнями работающими в одном блоке
2
до 1250
2
до 1180
4
1251-2000
4
1181-1900
8
2001 - 3150
8
1901 - 3150
12
3151-5000
12
3151-5000
20
5001 - 8000
20
5001 - 8000
32
6001 - 12500
32
8001 - 10000
44
12501-20000
-
-


Примеры заказа.
а) клиновые отдельные ремни на пр. ремень профиля В и делительной длиной L =2360 мм:
клиновой ремень В - 2360 количество штук
Ь) клиновые ремни для работы в блоке на пр.блок 3-ёх ремней профиля В и делительной длине L = 2360 мм:
клиновый ремень 3 В - 2360 количество штук блоков


4. Соединённые клиновые ремни "Stomil Sanok" S.A.

Строение и преимущества.
Соединённые ремни представляют собой крепкое соединение на единой основе 2,3,4 или 5-ти отдельных клиновых ремней данного сечения рис.2.4.Они могут изготовляться из узких или классических ремней. В случае необходимости применения более чем 5 ребер следует употреблять комплект соединенных ремней согласно табл. 8.6.

Рис. 2.4. Соединенный ремень
Соединённые ремни благодаря единой основе (соединительной ленте) представляют собой прочный, эластичный продольно, а жёсткий поперёк приводной элемент о одноременной характеристике.
Некоторые приводные ситуации не решаются работающими отдельно ремнями, а даже блоком клиновых ремней. При крайней импульсно-динамической нагрузке и/либо пульсирующей работе (на пр. компрессор, двигатели внутреннего сгорания и.т.п.) у отдельных клиновых ремней могут появиться колебания. Это может привести к скручиванию ремня в канавках и его уничтожению или к ситуации, в которой ремень сойдет с ременного шкива. Соединённые клиновые ремни предупреждают такие аварии, потому что их единая основа значительно повышает поперечную жесткость и тем самым предупреждает колебания ремня.
Соединённые ремни употребляются прежде всего для улучшения условий работы в приводах при:
• пульсирующем ходе
• крайней импульсно-динамической толчкообразной нагрузке
• большом межосевом расстоянии в соединении с малыми ременными
шкивами
• вертикальных валах
• реверсивной работе
• плоско-клиновых приводах
• муфтовых приводах
• транспортной технике
Они успешно применяются также в машиностроительной промышленности на пр. в вибраторах, дробилках, дорожных машинах, компрессорах, вентиляторах, токарных и фрезерных станках, а также шлифовальных машинах
Соединённые клиновые ремни должны работать на клиноременных шкивах изготовленных согласно указаниям во главе 4.
Применяя соединённые клиновые ремни нельзя допускать к прямому столкновению ремня с инородными телами такими как камни, пыль, опилки и.т.п. В таких условиях следует защищать привод кожухом.
Обозначение ремней.
Комиссия стандартов ISO TC41/SC1 приняла для ремней соединённых с узкими ремнями как основу американский стандарт RMA/MPTA. При чем существующее до сих пор обозначение профилей 3V, 5V, 8V изменено на 9J, 15J, 25J.
В случае соединённых ремней классического профиля обозначение отдельных ремней А, В, С, D, Е, изменено на: AJ, BJ, CJ, DJ, EJ.
Конструкционные варианты и их обозначение
Соединённые ремни "Stomil Sanok" SA изготавливаются согласно требованиям стандарта ZN-фирмы Stomil Sanok-65, они обозначены символами: 15J; А ВР; В ВР; С ВР, которые отвечают соединенным ремням согласно ISO с символами: 15J;AJ;BJ;CJ.
Эти ремни могут работать в температурах от -30 до +60° С если скорость ремня не выше чем 30м/с.
Определение длины
Международный стандарт ISO 5290 определяет эффективную номинальную ширину канавки ременного шкива we. Эффективная ширина канавки это самая большая ширина канавки, измерена на прямолинейных стенках канавки. Для всех измерительных шкивов и по большей части для рабочих шкивов изготавливаемых серийно - это понятие обозначает действительную верхнюю ширину канавки. Положение делительного диаметра dp (эффективного) даётся в связи с тем, только как приблизительная величина. Для расчета величины и мощности передачи применяется эффективный диаметр шкива. Минимальные расчётные разницы в передаточном отношении и вращательной частоте не имеют никакого значения. Эффективная длина Le это длина ремня измерена на высоте эффективной ширины ремня we. В связи с тем эффективную длину Le следует считать достоверной для определения длины соединенного ремня. Потому что нет согласия по вопросу расчетной длины определяющей длину соединенного клинового ремня, определяя длину соединенного ремня следует обратить внимание на вид расчётной длины и пересчитать её учитытывая для наших ремней перерасчетные величины см. стр. 33. Расчеты передачи с соединенными ремнями надо сделать согласно с примером на стр.55.
Согласно стандартам ступенчатое изменение длины соединённого ремня (эффективной длины) происходит согласно ряду нормальных чисел R40. Производственная программа фирмы "Stomil Sanok" S.A. включает много длин, которые находятся вне этого ряда. Подробные информации можно найти в каталогах клиновых ремней "Stomil Sanok" S.A.
Таблица 7. Основные длины соединенных ремней
Размеры в миллиметрах


Обозначение сечения ремня
е
Ориентировочные
размеры
W ≈
H1 ≈
Н ≈
15J
17.50
15.5
16.7
11.7
АВР
15.88
13.3
10.11
6.2
ВВР
19.05
16.7
13.5
8.6
СВР
25.40
23.0
17.0
11.8
15J
ABP
BBP
CBP

Lc

Lc
Lc
Lc

2360
2500
2650
2800

3000
3150
3350
3550

3750
4000
4250
4500

4750
5000
5300
5600

6000

1320
1400
1500
1600

1700
1800
1900
2000

2120
2240
2360
2500

2650
2800
3000
1500
1600
1700
1800

1900
2000
2120
2240

2360
2500
2650
2800

3000
3150
3350
3550

3750
4000
4250
4500
2000
2120
2240
2360

2500
2650
2800
3000

3150
3350
3550
3750

4000
4250
4500
4750

5000

Отклонения эффективной длины Le+- 0,5
Допустимая разность эффективной длины Le ремней работающих в ременном блоке согласно табл. 2.8
С более полной информацией о вышеуказанном ассортименте и гамме длин ремней можно ознакомиться в каталогах фирмы "Stomil Sanok" S.A.
Жирным шрифтом обозначены длины из ряда нормальных чисел R40 рекомендованы "Stomil Sanok" S.A.
Lw»Le-71 мм
Lw — внутренняя длина ремня
Le - эффективная длина ремня
Вес: ~ 0.28 кг/м
Lw я Le - 36 мм
Lw — внутренняя длина ремня
Le - эффективная длина ремня
Вес:-0.17 кг/м
Lw я Le - 52 мм
Lw — внутренняя длина ремня
Le - эффективная длина ремня
Вес: ~ 0.27 кг/м
Lw я Ц. - 68 мм
Lw — внутренняя длина ремня
Le - эффективная длина ремня
Вес: ~ 0.45 кг/м
В диапозоне:
2310-6000 мм
1300 - 3000 мм
1500-6000 мм
2000-5000 мм
По желанию потребителя возможно изготовление любой длины ремня согласованной раньше со "Stomil Sanok" S.A.

Таблица 8. Отклонения эффективной длины соединенных ремней
Размеры в миллиметрах
Сечение ремня
Предел
эффективной
длины Le
Отклонения
эффективной
длины Le
Допускаемые разности
эффективной длины
между ремнями
работающими в одном
блоке
АВР,ВВР,СВР, 15J
-
-
-
А ВР Стандарт
до 1345

4
В ВР Стандарт
1346-2690
+- 0.5 %
6
С ВР Стандарт
2691-6000
-
10
-
6001 - 10000
-
16


Примеры заказа
Потому что нет международного согласия по вопросу определения длины соединенного ремня, соединенные ремни "Stomil Sanok" SA надо заказывать согласно примеру:
a) соединенные отдельные ремни например: соединенный ремень состоящий из 3-х
тяготных ветвей сечением 15 J и эффективной длине Le= 3000 мм.
клиновой ремень 3-15J- 3000 количество штук
b) соединённые ремни работающие в блоке на пр. для привода требуется
соединенный ремень НВ ВР с 18-ти тяготными ветвями и эффективной длине
Le = 4250 мм. В общем нужно 4 комплекта соединённых ремни: 2 шт. с 4 ребрами и
2 шт. с 5 ребрами (см.табл. 4.6)
Заказ:
1 комплект состоящийся из: 2 штук соединённых ремней 4 В ВР- 4250 Le
2 штук соединённых ремней 5 В ВР - 4250 Le

SANOK RUBBER COMPANY S.A.

<-- Назад | на верх
